KJF Filter Set
에어 드라이어
KJF Filter Set
KJF Filter Set
까다로운 Air Line에는 독일산 Ultra FIlter를 선택하십시오.
고품질의 KJF는 알루미늄 하우징을 채택하여 동절기 동파로부터 파손될 염려가 없으며, 알루미늄 하우징의 조립이 간편하게 Snap Lock(직접 돌려서 제품 해체 및 조립) 방식을 채택하여 장시간 압력을 가해도 분해 및 조립이 쉽게 됩니다.
Specification
| Model | Flow Capacity (㎥/min) | Max. Pres. (Bar) |

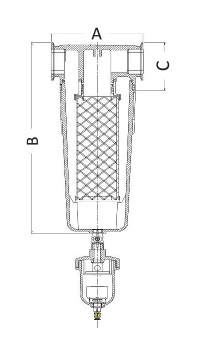

Size | Dimension (㎜) | 무게 (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Main | Pre | Line | Coalesnet | Adsorbent | |||||||
| 3700(10㎛) | 3200(5㎛) | 3100(1㎛) | 1300(0.01㎛) | 1500(0.01ppm) | A | B | C | ||||
| KJF-15A | 2.2 | 1.8 | 1.2 | 1 | 1 | 16 | 15A | 120 | 248 | 70 | 6 |
| KJF-20A | 5.7 | 3.5 | 2.8 | 1.9 | 1.9 | 20A | 138 | 305 | 80 | 5.5 | |
| KJF-25A | 8 | 5.7 | 5 | 3.4 | 3.4 | 25A | 138 | 305 | 80 | 2 | |
| KJF-40A | 17 | 14 | 11 | 10 | 10 | 40A | 176 | 460 | 115 | 2 | |
| KJF-50A | 29 | 25 | 22 | 14 | 14 | 50A | 176 | 580 | 115 | 1.4 | |

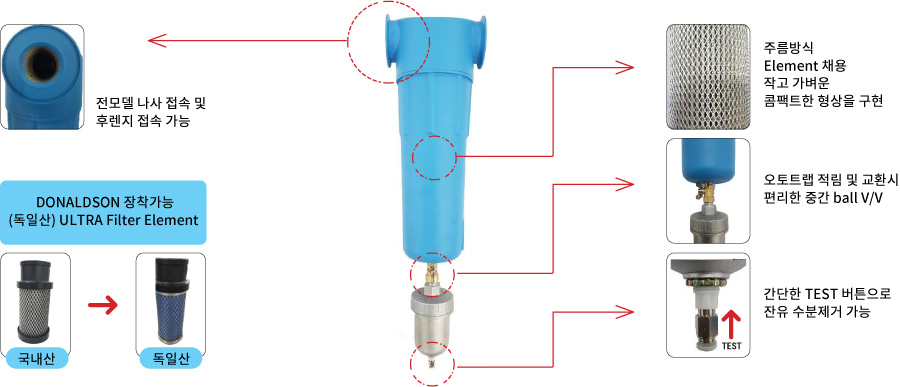

High Quality Element
고품질 엘레먼트 / KJF Filter 시리즈
- Element 절곡 Type (형상 : 특허출원 중)
- 후렌지 배관 / 나사 배관 2가지 기본 사용 가능
- 내외 부식 방지 처리
- 독일산(Donaldson Ultra Filter) Element 옵션 선택 가능
| Element | Main | Pre | Line | Coalesnet | Adsorbent |
|---|---|---|---|---|---|
| 번호 | 3700 | 3200 | 3100 | 1300 | 1500 |
| 여과도 | 10㎛ | 5㎛ | 1㎛ | 0.01㎛ | 0.001ppm |
| 사진 |  |
 |
 |
 |
 |
| 용도 | 액체상태, 물, 기름, 녹 찌꺼기 등 10㎛보다 큰 입자 제거 | 액체상태, 물, 기름, 녹 찌꺼기 등 5㎛보다 큰 입자 제거 | 오일제거 절단공구, 일번에어 공구용 | 오일제거 도장 및 정밀 생산라인 | 오일증기 제거기능 강화, 정밀전자, 반도체, 제약 |
| 구경 | 15A | 20A | 25A | 40A | 50A |
| 클램프 써니타리 | ISO 1.5˝ | ISO 3˝ | |||
| Ø×㎜ | Ø44×87 | Ø61×158 | Ø61×260 | Ø82×429 | Ø82×508 |

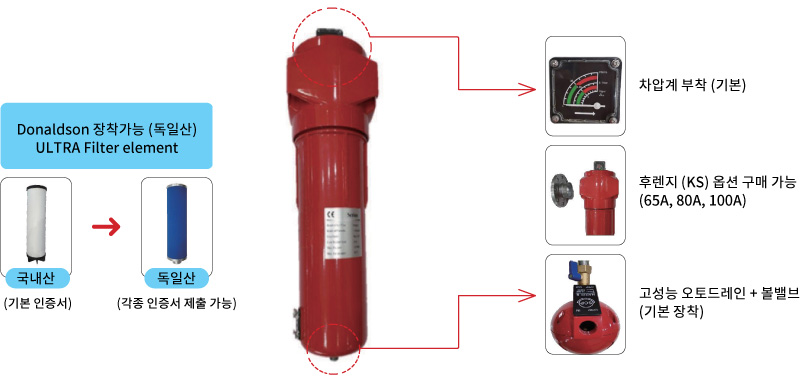

고품질 KJF 시리즈 (65A~100A)
- AL 다이캐스팅 채용으로 부식 및 녹 방지, 경량 콤팩트 실현
- 후렌지 별도 옵션 판매 (KS후렌지 배관) 65A/ 80A/ 100A
- 100A까지 안전검사 필증이 필요 없는 녹 방지 처리 검사면 제품 (즉납 가능)
- Ultra Filter (Donaldson Element) 옵션 장착 가능
- 차압계 기본 부착
Specification
| Model | 처리유량 | 접속구경 | 압력조건 | 엘레멘트 | Dimension (㎜) | 차압계 | ||
|---|---|---|---|---|---|---|---|---|
| (㎥/min) | (㎜/inch) | (Bar) | 수량(Q'ty) | A | B | C | ||
| KJF 65A | 27.0 | 65A | 16 | 1 | 200 | 576 | 422 | 유 |
| KJF 80A | 38.0 | 80A | 200 | 837 | 700 | |||
| KJF 100A | 49.0 | 100A | 220 | 906 | 1050 | |||
High Quality Element
고품질 엘레먼트
| Element | PF series | AO series | AA series | ACS series |
|---|---|---|---|---|
| 여과도 | 5㎛ | 1㎛ | 0.01㎛ | 0.0003ppm |
| 사진 |  |
 |
 |
 |
| 용도 | 액체상태, 물, 기름, 녹 찌꺼기 등 5㎛보다 큰 입자 제거 | 파티클 및 오일 제거, 절단공구, 일반 에어공구 용 | 파티클 및 오일 제거, 도장 및 정밀 생산라인 | 오일 증기 제거 기능을 강화한 엘레멘트 정밀 전자, 반도체, 제약회사용 불쾌한 냄새 제거 |
